Digitus Cat.7 S/FTP Verlegekabel, 500 m, Simplex, B2ca - 7/
Versandkosten
Beschreibung

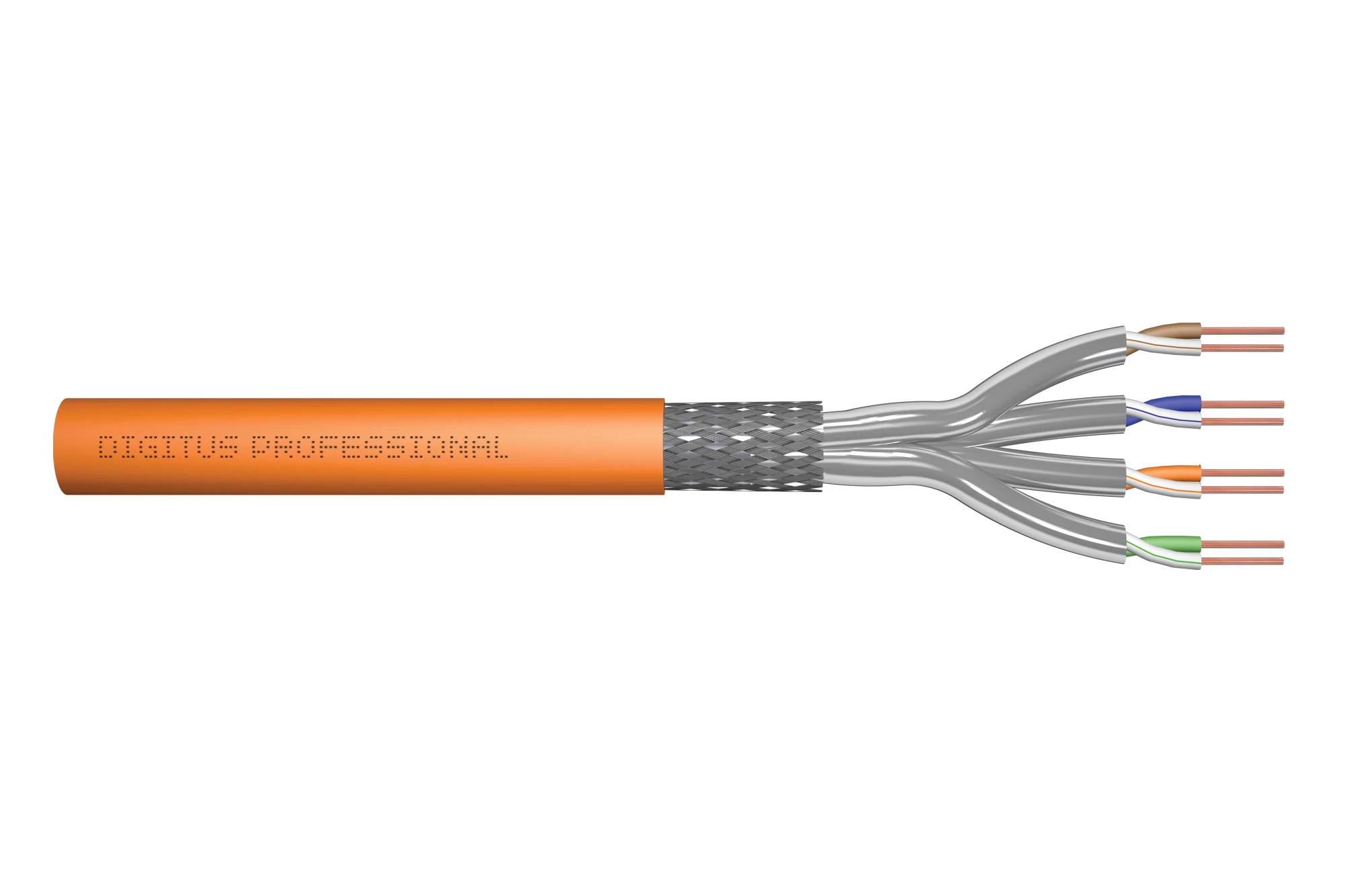

Installationskabel, 7,5mm, S/FTP, Simplex, CAT 7, halogenfrei, Riser, robust, campus, orange, RAL 2000
Das Digitus Cat 7 Verlegekabel ist für den Einsatz im strukturierten Rechenzentrum und der Gebäudeverkabelung gemäß ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1 konzipiert. Das Kabel ist hervorragend für die Übertragung von analogen und digitalen Daten geeignet und unterstützt POE und POE+. Der Schirmaufbau setzt sich aus einzelgeschirmten Paaren mit einem verzinnten Kupfergeflecht zusammen, die exzellente Schirmung und elektrische Werte gewährleistet.- Physikalische Eigenschaften:
- Leiter: Blanker Kupferdraht, AWG 23/1
- System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3
- Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
- Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
- Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
- Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100% ab
- Gesamtschirmung: Kupfergeflecht
- Außenmantel: B2ca gem. EN 50575; LSZH
- Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
- Farbe: Orange (RAL 2008)
- Mechanische Eigenschaften:
- Zugentlastung: 135N max.
- Dynamischer Biegeradius: 8x AD mm min.
- Statischer Biegeradius: 4x AD mm min.
- Transport- und Lagertemperaturbereich: -20 °C bis +60 °C
- Betriebstemperaturbereich: -20 °C bis +50 °C
- Installationstemperaturbereich: 0 °C bis +50 °C
- Elektrische Eigenschaften:
- Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
- Kapazität: 45pF/m nom. bei 1KHz
- Kapazität: 40 pF/m nominal @ 1 KHz
- Isolationswiderstand: 5 GOhm x km min.
- Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
- Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
- Betriebsspannung: 72 Vdc max.
- Kopplungsdämpfung: CA-Type 1b
- Phasenverzögerung: 450 nS/100 m max.
- Laufzeitverzögerung: 10 nS/100 m max.
- Trennklasse: „d“ gem. EN 50174-2
- NVP: 79%
- Flammenausbreitung: EN 60332-1-2 (LSOH-PVC)
- Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH)
- Rauchdichte EN 61034-2
- · 10GBit Ethernet
· 1200 MHz Übertragungsfrequenz
· Permanent Link zertifiziert
· PoE Power over Ethernet Unterstützung
· BauPVO Klasse B2ca (Überprüfen Sie das DoP für die weitere Klassifizierung)
- 1000 m
- Cat7 S/FTP (S-STP)
- 10 Gigabit Ethernet
- Orange
- · Physikalische Eigenschaften:
· Leiter: Blanker Kupferdraht, AWG 23/1
· System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3
· Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
· Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
· Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
· Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100% ab
· Gesamtschirmung: Kupfergeflecht
· Außenmantel: B2ca gem. EN 50575; LSZH
· Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
· Farbe: Orange (RAL 2008)
· Mechanische Eigenschaften:
· Zugentlastung: 135N max.
· Dynamischer Biegeradius: 8x AD mm min.
· Statischer Biegeradius: 4x AD mm min.
· Transport- und Lagertemperaturbereich: -20 °C bis +60 °C
· Betriebstemperaturbereich: -20 °C bis +50 °C
· Installationstemperaturbereich: 0 °C bis +50 °C
· Elektrische Eigenschaften:
· Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
· Kapazität: 45pF/m nom. bei 1KHz
· Kapazität: 40 pF/m nominal @ 1 KHz
· Isolationswiderstand: 5 GOhm x km min.
· Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
· Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
· Betriebsspannung: 72 Vdc max.
· Kopplungsdämpfung: CA-Type 1b
· Phasenverzögerung: 450 nS/100 m max.
· Laufzeitverzögerung: 10 nS/100 m max.
· Trennklasse: d gem. EN 50174-2
· NVP: 79%
· Flammenausbreitung: EN 60332-1-2 (LSOH-PVC)
· Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH)
· Rauchdichte EN 61034-2
